| Herkunftsort: | CHINA |
| Markenname: | OEM |
| Zertifizierung: | CE;ISO |
| Min Bestellmenge: | Verkäuflich |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Stardard-Export-Verpackung durch Karton |
| Lieferzeit: | 5-10Days |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 20.000 PC pro Monat |

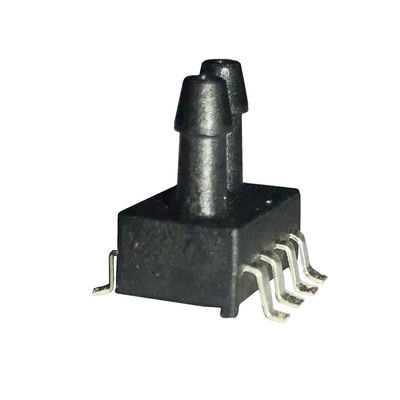

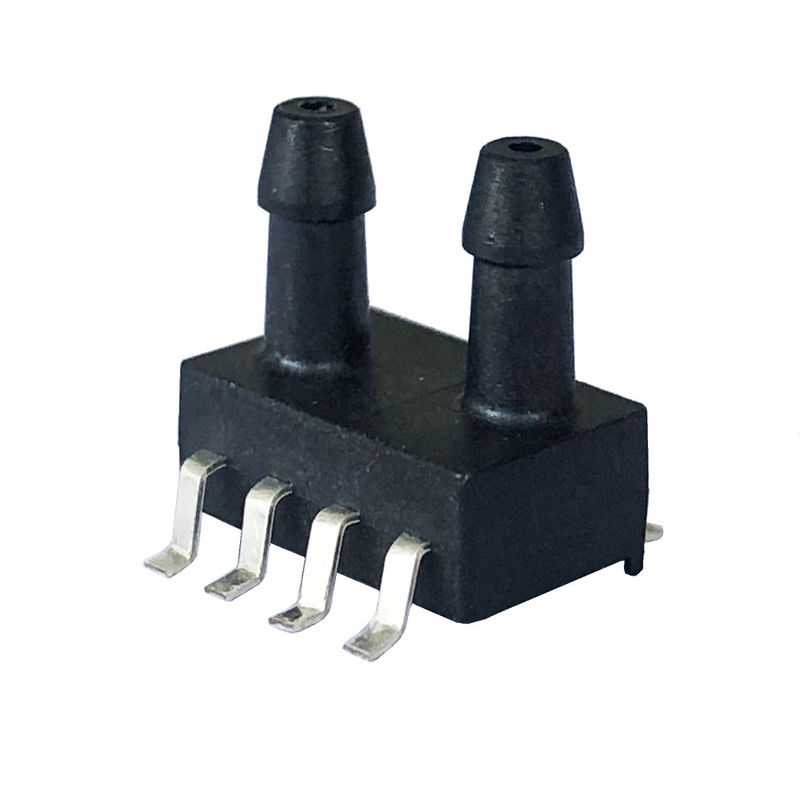

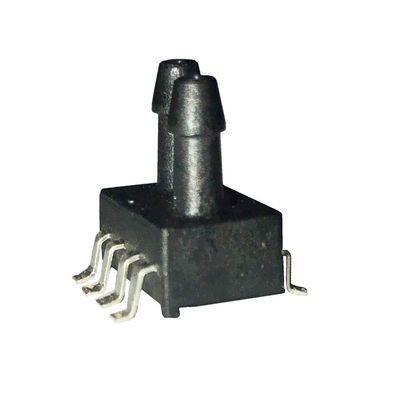

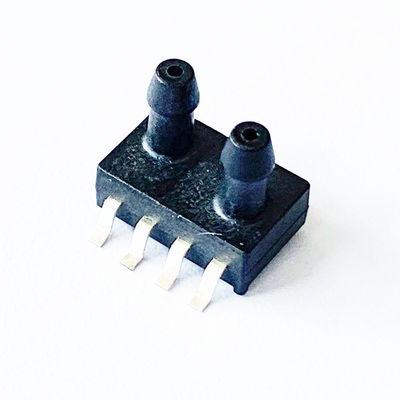

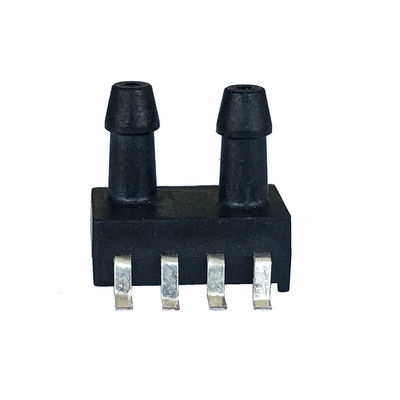

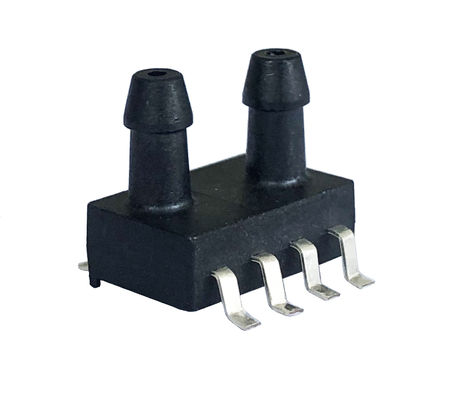

| Produktname: | differenzialer integrierter Sensor des Drucks 8Pin | Druckstrecke: | -5~0kPa… 5kPa |
|---|---|---|---|
| Stromversorgung: | 5V/3.3V usw.. | Ertrag: | 0.5-4.5V/0.2-2.7V usw.. |
| Genauigkeit: | ±2.5% | Druckart: | Differenziale Art |
| Gemessene Medien: | Für nicht ätzendes Gas oder Luft | Kompensierter Temp.: | 0-60 ' C |
| UMGEBENDE TEMPERATUR: | -10 ~85' C | Über Druck: | 2X |
| Hervorheben: | Unterschieddruckgeber Pin-5kPa 8,8 Messkreuz Pin 3.3V,5kPa 8 Pin Differenzial Pressure Sensor |
||
Eigenschaft
Differenziale Art
Anwendung
Für medizinisches und gesundes Ausrüstungsfeld wie Ventilatoren, die Maschinenatmung atmen, CPAP (positiven Fluglinien-Druck Continueous), Schlaf Apnea-, Spirometer-, Gasflussanweisung, Luftströmungsmonitor, Krankenhausbett usw..
Für industrielles Feld wie Luftstrommaß, HVAC und pneumatische Messgeräte, Gasflussinstrumentierung, Auspuff systme, Druck swithes, Füllstandmaß, etc.
Für andere Felder Anwendung etc. wie Sportausrüstung, Feuerschutz, der biologischen Wissenschaft, des Verbrauchers Geräte.
Leistungs-Parameter
Wenn nicht anders angegeben wurden Maße mit einer Versorgungsspannung von 5 VDC bei einer Temperatur von 25±1℃ und von Feuchtigkeit genommen, die von 25%~85% reichen.
| Einzelteil | Daten | Einheit |
| Stromversorgung | 5 (oder 3,3 aus Gewohnheit) | V |
| Strom Max. Excitation | 3 | MA |
| Ausgangssignal | 0.5-4.5 (oder 0.0-2.7 oder aus Gewohnheit) | V |
| Genauigkeit | ±2.5 | %Span |
| TCO (Temp. Koeffizient des Ausgleichs) | ±0.03 | %FS/℃ |
| TCS (Temp. Koeffizient der Spanne) | ±0.03 | %FS/℃ |
| Langzeitstabilität (1-jährig) | ±0.5 | %Span |
| Über Druck | 2X (≤500kPa) | Bewertet |
| 1.5X (≥500kPa) | ||
| Ausgleich Temp. | 0 | 60/32 | 140 | ℃/℉ |
| Umgebender Temp. | -10 | 85/-14 | 176 | ℃/℉ |
| Speichertemp. | -40 | 125/-40 | 257 | ℃/℉ |
Elektrische Verbindung
|
Art |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Entsprechung |
N/C |
Vdd |
Vout |
N/C |
N/C |
N/C | N/C | Boden |
|
IIC |
N/C |
Vdd |
N/C |
N/C |
N/C | SDA | SCL | Boden |
ANMERKUNG:
1, N-/Cstifte muss das Schwimmen gelassen werden
2, Löten von Führung Stiften: 250' C für das 5-sek-Maximum.
3, fügen Kondensator bitte 0.1uf zwischen VDD und Boden hinzu
Auftrags-Führer
Anmerkungen
1. Werkzeug ESD-Schutz während des Lötens und der Versammlung.
2. möglicherweise Überlastungsspannung (6.5Vdc) oder Strom (5mA) brennen ASIC.
3. Das Medium muss mit den unter Druck gesetzten Teilen kompatibel sein.
4. Treten Sie mit uns bitte für speziellen Antrag auf Parameter und Anwendung in Verbindung.
