| Herkunftsort: | CHINA |
| Markenname: | OEM |
| Zertifizierung: | CE;ISO |
| Min Bestellmenge: | Verkäuflich |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Stardard-Export-Verpackung durch Karton |
| Lieferzeit: | 5-10Days |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 20.000 PC pro Monat |
| Art: | ebene Membranwasserdichter Druck-Sensor | Druckstrecke: | -0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
|---|---|---|---|
| Ausgangssignal: | 4~20mA, 0~10VDC, 0~5VDC, 1~5VDC, 0.5~4.5V | Genauigkeit: | 0.1%FS, 0.25%FS, 0.5%FS |
| Stromversorgung: | 24VDC, 12~36VDC, 9VDC, 5VDC | Druckverbindungen: | KF16, G1/2,1/2NPT, PT1/2,1/2BSP, M20*1.5, andere |
| Elektrische Verbindungen: | Verbindungsstück DIN43650, M12x1 Stift des Verbindungsstücks 4, Kabelausgang mit Kabel | Funktionierender Temp. Strecke: | -20 zu +85°C |
| Material der Membran: | 316L Edelstahl, Wahl Hastelloy C | Zertifikat: | CER, ISO9001 |
| Hervorheben: | 10V imprägniern Druckmessgerät,Ebener Membranwasserspiegeldruck-Sensor,digitaler Druck-Sensor des Wassers 4mA |
||

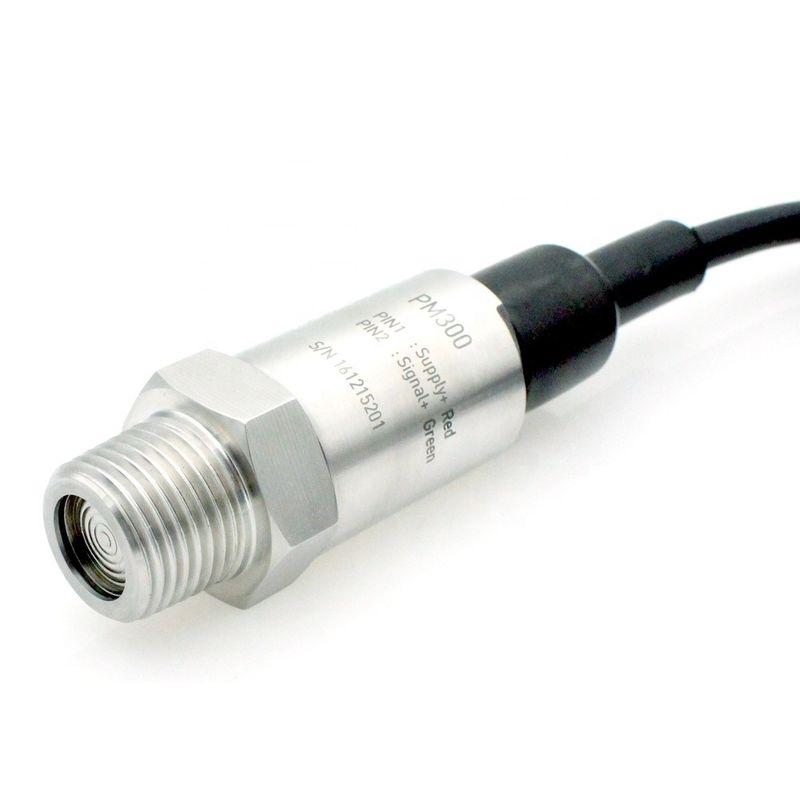

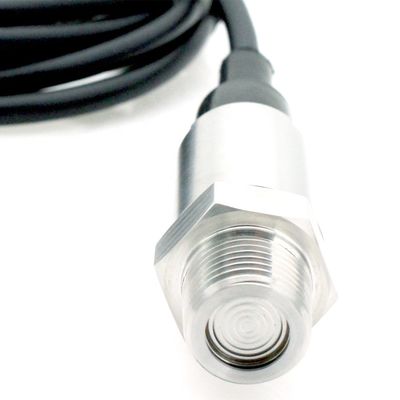

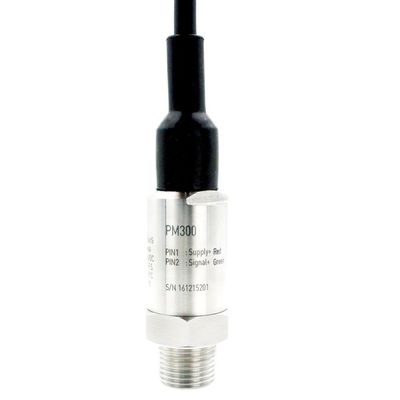

ebene Membranwasserdichter Druck-Sensor für Nahrungsmittel- und Getränkeindustrie.
ebene Membranwird wasserdichter Druck-Sensor vom druckelektrischen Chip des hochwertigen Silikons hergestellt. Alle Prozessverbindungen des ebenen Drucks
Übermittler werden vom Edelstahl gemacht, völlig geschweißt und das Prozessmedium von den Druckmessgeräten über eine positive Robbe lokalisieren. Der üppige Membranwasserdichte Druck-Sensor ist die Präzision, die ausgeführt wird, um Nahrung-, pharmazeutische und chemischeflüssige Druckmessung zu passen.
Eine breite Palette der Prozessverbindung und elektrische Anschlussmöglichkeiten sind verfügbar, Bedingung fast zu erfüllen.
Eigenschaften
- Drücken Sie Messbereiche von 0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar
- Absolutes, Messgerät und Siegelmessgerät
- Genauigkeit: ±0.5%FSO
- Kalibriert und temperaturkompensiert
- Ebener Membranbau
- Druckelektrischer Druck-Sensor-Entwurf
- Vielzahl des Drucks u. der elektrischen Verbindungen
- Ertrag 4… 20mA, 0… 10V, 0… 5V und andere
- IP68 wasserdicht
Anwendungen
- Prozesskontrollierte Systeme
- Nahrung und Getränk
- Medizinisch
- Papierherstellung
Leistungsangaben
|
Parameter |
Wert |
Einheiten |
|
|
Allgemein |
Druck-Strecke |
0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
/ |
|
Überdruck |
1.5xFS |
Stange |
|
|
Umweltsmäßig |
Funktionierendes Temp.Range |
-20 bis +80 |
°C |
|
Kompensiertes Temp.Range |
0 bis 50 |
°C |
|
|
Erschütterung |
10 |
g (20 zu 2000Hz) |
|
|
Schock |
100 |
g (10ms) |
|
|
Zyklen |
10x106 |
Zyklen |
|
|
Elektrisches @25°C (77°F) |
Ausgangssignal /Supply-Spannung |
4… 20 MA: 24 (12… 36) VDC 0… 5 VDC: 24 (12… 36) VDC 1… 5 VDC: 24 (12… 36) VDC 0… 10 VDC: 24 (15… 36) VDC 0,5… 4,5 VDC: 5 VDC (ratiometric) |
|
|
Lasts-Widerstand |
<> >10kΩ (für die Spannung ausgegeben) |
|
|
|
Isolationswiderstand |
100 |
MΩ@50VDC |
|
|
Körperliche Spezifikationen |
Medien-Kompatibilität |
Alle Medien kompatibel mit 316L SS |
|
|
Unterkunft |
Edelstahl 304 |
|
|
|
Membran |
Edelstahl 316L |
|
|
|
Siegelring |
Viton oder NBR |
|
|
|
Öl-Füllung |
Silikonöl |
|
|
|
Schutz |
IP68 |
|
|
|
Nettogewicht |
Approx.275g |
|
|
|
Performance1 |
Accuracy2 |
±0.5 [Art.] |
% FSO |
|
Temp. Koeff. Zero3 |
±1.5 [Art.] |
% FSO |
|
|
Temp. Koeff. Span3 |
±1.5 [Art.] |
% FSO |
|
|
Langzeitstabilität |
±0.3 [Art.] |
% FSO |
|
|
Anmerkungen 1. Alle Werte gemessen an 25°C (77°F) 2. Einschließlich Nichtlinearität, Hysterese und Wiederholbarkeit. 3. 0°C zu 50°C (32°F to122°F) mit Bezug auf 25°C (77°F). Die aufgeführten Spezifikationen und die Maße sind abhängig von Änderung ohne vorherige Ankündigung. |
|||
Schaltschemata
