Gegen Auswirkungs-differenzialen druckelektrischen Luftdruck-Sensor

Beschreibung

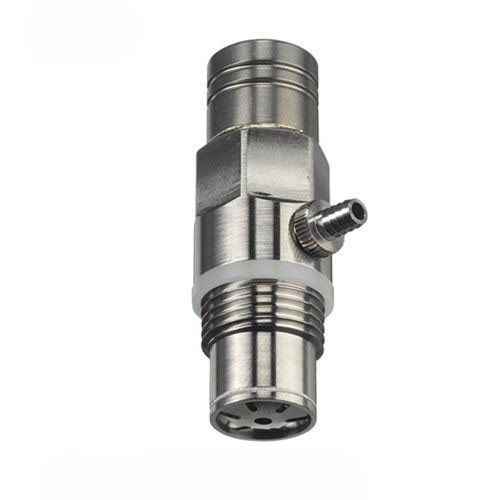

Der Druck wird an der Front des Silikonmesselements über eine dünne Stahlmembran und ein Getriebe mediumof Silikonöl angewendet. Dieses Silikonmesselement hat eine microme-chanically produzierte Membranstruktur. Es enthält die implantedpiezoresistive Widerstände, die in einer Wheatstone-Brücke angeschlossen werden. Thereference-Druck (nur Gase) wird über einen Schlauchnippel (Durchmesser 3,5) hinter dem Messelement eingezogen. Wenn es ein pressuredifference zwischen Vorder- und Rückseite des Messelements gibt, ist die Brücke unausgeglichen und ein Ausgangssignal, das zum Druck proportional ist, wird erzeugt

Die thermischen Effekte werden hauptsächlich durch einzeln die tu ned Widerstände kompensiert, die in den Sensor errichtet werden. Der Sensor wird Boden-lokalisiert.

Anwendungen

Eine der Hauptanwendungen dieses Sensors ist, Static und Staudruck zu messen. Der Unterschied bezüglich des Drucks von thereference Druck wird gemessen. Unter Normalbedingungen ist thereference Druck dem Umgebungsdruck gleich. Thesensors werden kalibriert, um einen Überdruck zu ermitteln, also sollten in diesem Bereich nur verwendet werden. Die Tatsache, dass die Medien durch eine Stahlmembran getrennt werden, bedeutet, dass der Sensor in den meisten Anwendungen benutzt werden kann. Die Stahlmembranen und die Silikonölfüllung haben keinen Effekt auf das dynamische Verhalten des Sensors. Der Sensor wird mit der Verstärker Art 4603B benutzt.

Eigenschaften

• Microfused unter 500°C, gute Langzeitstabilität
• 17-4 geben pH-Edelstahl, ohne Schweißungsnähte, O-Ringe und von den Durchsickernrisiken frei
• moderner digitaler Temperaturausgleich, breiter Betriebstemperaturbereich
• Hohe Genauigkeit, Hochfrequenzantwort, gute Langzeitstabilität
•  Ausgezeichneter Widerstand gegen Auswirkung, Überlastung, Schock und Abnutzung
•  Leistungsfähiger Blitzschutz und starker Anti-RFI&EMI-Schutz.
• nehmen Sie zur Hochdrucküberlastung, maximale Strecke kann 6000Bar erreichen an

Bezugsdruck

Die für den Bezugsdruck verwendet zu werden Medien, werden eingeschränkt, um zu trocknen und nicht-korrodieren Gase. Wegen der Länge des Rohres, kann der Bezugsdruck als statischer Druck nur gemessen werden. Der Schlauchnippel (Durchmesser 3,5) kann entfernt werden

Kalibrierungsstrom

Der Sensor wird mit einem konstanten Strom geliefert, dessen Wert durch Fabrikkalibrierung isdetermined. Dieser Kalibrierung gegenwärtige andzero Punkt werden separat für jeden Sensor im Kalibrierungszertifikat gezeigt. Diese Werte können auf Verstärker Type4603B justiert werden. Die gegenwärtige Kalibrierung und der nullpunkt sind definedto geben ein Sensor-Ausgangssignal von 500 Millivolt für einen Druck of100 %FS.

Technische Daten (an Tref = °C) 25
