| Herkunftsort: | CHINA |
| Markenname: | OEM |
| Zertifizierung: | CE;ISO |
| Min Bestellmenge: | Verkäuflich |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Stardard-Export-Verpackung durch Karton |
| Lieferzeit: | 5-10Days |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 20.000 PC pro Monat |
| Produkt-Name: | DRUCK-SENSOR | Druckstrecke: | 0~100/700kPa |
|---|---|---|---|
| Stromversorgung: | 5V oder 3.3V | Ausgangssignal: | 0.5-4.5V (oder 0.2-2.7 oder besonders angefertigt) |
| Genauigkeit: | 1% | Druckart: | Absolut |
| Gemessene Medien: | Luftgas oder -flüssigkeit | Kompensierter Temp.: | 0-60 ' C |
| Speichertemp.: | -40 | 150' C | Überlastungsdruck: | 2X |
| Markieren: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
Eigenschaft
Anwendung
Für Kfz-Elektronik Feld wie Reifendruckmesser, Auto pump.etc.
Für Barometer Höhenmesser, Vakuumdruck measurement.etc.
Für Druckmesser oder Druckregler etc.
Leistungs-Parameter
Wenn nicht anders angegeben wurden Maße mit einer Versorgungsspannung von 5 VDC bei einer Temperatur von 25±1℃ und von Feuchtigkeit genommen, die von 25%~85% reichen.
| Einzelteil | Daten | Einheit |
| Stromversorgung | 5 oder 3,3 | V |
| Druckstrecken | 0~100/350/700 | kPA |
| Ausgangssignal | 0.5-4.5 (oder aus Gewohnheit) | V |
| Genauigkeit | ±1.0 | %Span |
|
Nulltemp.coefficient |
±0.03 | %FS/℃ |
|
Spanne Temp.Coefficient |
±0.03 | %FS/℃ |
| Langzeitstabilität (1-jährig) | ±0.5 | %Span |
| Über Druck | 2X (≥500kPa) | Reted |
| Ausgleich Temp. | 0 | 60/32~ 140 | ℃/℉ |
| Umgebender Temp. | -10 | 85/14 | 185 | ℃/℉ |
| Speichertemp. | -40 | 150/-40 | 302 | ℃/℉ |

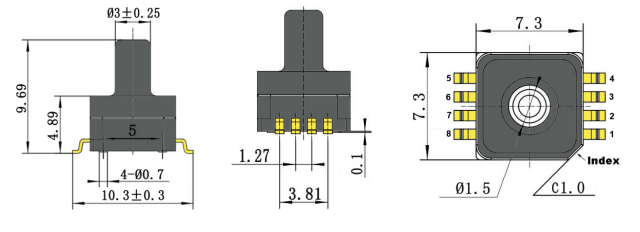

Dimension&Eletric-Verbindung (Einheit: mm/Inch)
Pin-Definition
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Ertrag |
Power+ |
Boden |
N/C |
ANMERKUNG:
1, N-/Cstifte muss das Schwimmen gelassen werden
2, Löten von Führung Stiften: 250' C für das 5-sek-Maximum.
3, fügen Kondensator bitte 0.1uf zwischen VDD und Boden hinzu.

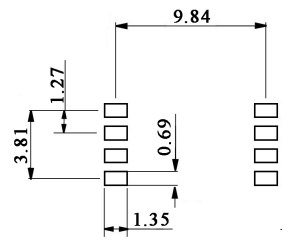

Empfohlener Abdruck
Der oben genannte Abdruckplan stellen richtige lötende Verbindungsschnittstelle zwischen dem PC-Brett und den Sensor Stiften wenn Prozess durch Rückflut oder Handlöten sicher.
Anmerkungen
1. führen Sie ESD-Schutz während des Lötens und der Versammlung ein.
2. überbelasten Sie Spannung (6.5Vdc), oder Strom (5mA) brennt möglicherweise ASIC.
3. Das Medium muss mit den unter Druck gesetzten Teilen kompatibel sein.
4. Treten Sie mit uns bitte für speziellen Antrag auf Parameter und Anwendung in Verbindung
